实验室气路系统是实验室中必不可少的一个部分，因为在实验室内很多设备的运行都需要各种各样的气体供应，同时也会产生废气。而如何既安全又方便地解决供排气问题，一直以来也是困扰实验室工作人员的主要问题之一。为了大家能够更好的解决这个问题，接下来让广州卓宇实验室科技有限公司带大家详细了解实验室供气系统以及常用气体：
实验室气路
实验室气路指的是实验室气体工程，即从气瓶至仪器终端之间连接管线，一般有气体切换装置-减压装置-阀门-管线-过滤器-报警器-终端箱-调节阀等部分组成。气路系统主要应用于处理高纯度气体，或有毒气体和腐蚀性气体的控制设备，是真正的针对实验室的气路系统。主要应用在:实验室、电子微电子、石化、太阳能、分析仪器、电厂核电、生物制药、质量监督局、学校科研、原子吸收光谱法、废气分析、食品包装、近海行业、医用/工业激光行业等高科技领域。
实验室供气方式
实验室供气系统按其供应方式可分为分散供气与集中供气。
（1）分散供气是将气瓶或气体发生器分别放在各个仪器分析室，接近仪器用气点，使用方便，节约用气，投资少;但由于气瓶接近实验人员，安全性欠佳，一般要求采用防爆气瓶柜，并带报警功能与排风功能。报警器可分为可燃性气体报警器及非可燃性气体报警器。气瓶柜应设有气瓶安全提示标志，气瓶安全固定装置。
（2）集中供气是将各种实验分析仪器需要使用的各类气体钢瓶，全部放置在实验室似外独立的气瓶间内，进行集中管理，各类气体从气瓶间以管道输送形式，按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。整套系统包括气源集合压力控制部分( 汇流排 )、输气管道部分( EP级不锈钢管 )、二次调压分流部分( 功能柱 )以及与仪器连接的终端部分( 接头、截止阀 )。整套系统要求具有良好的气密性、高洁净度、耐用性和安全可靠性，能满足实验仪器对各类气体不间断连续使用的要求，并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条件的要求。由于操作简单、气流稳定、使用安全、运行成本低等特点，集中供气已作为当前广泛使用的现代供气方式
实验室常用气体种类及特性
实验室常用气体有精密分析仪器使用的高纯气体、化学反应实验室使用的实验气体（氯气）以及辅助实验使用的煤气、压缩空气等，气相色谱、气质联用、原子吸收、ICP等精密仪器使用的高纯气体主要有不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气）、易燃气体（氢气、乙炔）、助燃气体（氧气）等。
氢气
氢气比空气轻得多，在实验室中使用和储存时，如果漏气会上升并滞留在屋顶不容易排出，和空气或氧气混合可形成爆炸性混合物，遇热或明火会发生爆炸。
乙炔
无色无臭，比空气轻，与空气或氧气混合能形成爆炸性混合物，遇明火、高温物体、静电、放射性等点火源，极易燃烧爆炸。能与铜、银、汞等的化合物生产爆炸性物质。在一定温度和压力条件下，纯乙炔也会发生自身直接分解爆炸。
氧气
无色无臭，比空气略重，与易燃物(如氢气、乙炔、甲烷等)形成有爆炸性的混合物。
甲烷
无色无臭，比空气轻，易燃，具有窒息性，和空气或氧气混合能形成爆炸性混和物，遇热或明火即会发生爆炸。
氮气（二氧化碳）
无色无臭，不燃，高浓度窒息。
压缩空气
无色无臭，不燃，有助燃性。
一氧化碳
无色无臭，易燃易爆气体，有毒性在血中与血红蛋白结合而造成组织缺氧。
硫化氢
无色有恶臭的气体，比空气重，易燃，具强刺激性。是强烈的神经毒物，对粘膜有强烈刺激作用。
实验室用气主要由气体钢瓶提供，个别气体可由气体发生器提供。常用钢瓶外部颜色区分及标志：氧气瓶（天蓝色黑字）、氢气瓶（深绿色红字）、氮气瓶（黑色黄字）、压缩空气瓶（黑色白字）、乙炔瓶（白色红字）、二氧化碳瓶（铝白黑字）、氩气瓶（灰色绿字）、氦气瓶（棕色）。
气瓶间及气瓶的安全规范
（1）气瓶应专瓶专用，不能随意改装其他种类的气体。
（2）气瓶室严禁靠近火源、热源、有腐蚀性的环境。
（3）气瓶室必须使用防爆开关和灯具，周围禁止动用明火。
（4）气瓶室应有通风设备，保持阴凉，气瓶室顶部应该留有泄流孔防止氢气的聚集。
（5）空瓶与实瓶分区放置。气瓶室易燃易爆气瓶应该与助燃气瓶隔离。
（6）瓶阀、接管螺丝和减压阀等附件完好齐全，无漏气、滑丝、表针松动等危险情况，各种气压表一般不得混用。
（7）气瓶在储存、使用时必须直立放置，工作地点不固定且移动较频繁时，应固定在专用手推车上，防止倾倒，严禁卧放使用。
（8）气瓶严禁靠近火源、热源和电气设备，与明火距离不少于10m，氧气瓶和乙炔瓶同时使用时，不能放在一起。
（9）使用后的空瓶，应移至空瓶存放区，并加上空瓶的标志，严禁空瓶与实瓶混合。
（10）气瓶中气体不可用尽，必须保持一定余压。
（11）气瓶须定期检验，不得超期使用氧气瓶、乙炔气瓶，液化石油气瓶的检验周期为3年，氩气瓶、氮气瓶的检验周期为5年。
（12）气瓶应放在主体建筑物之外的气瓶存放间。对日用气量不超过一瓶的气体，实验室内可放置一个该种气体的气瓶，但气瓶应有安全防护措施。
（13）氢气和氮气的气瓶存放间应有每小时不小于三次换气的通风措施。

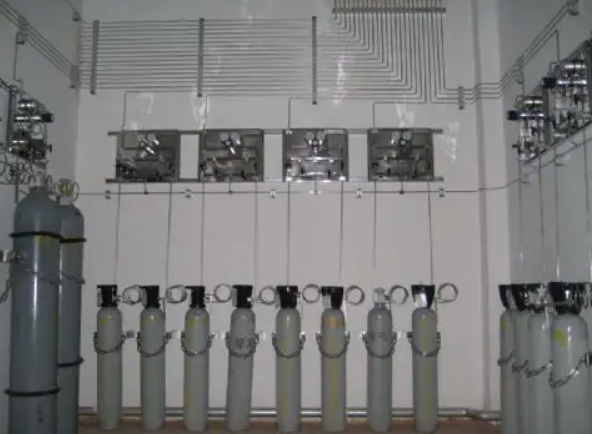

气瓶间布局
（1）由于存放的气体由于有可燃性气体和助燃气体，按国家规定必须分库存放。分别放入不同的气瓶间内。
（2）气瓶间内设立一次调压面板，其中二托一面板带吹扫铜镀铬面板4套。
（3）压力调节器入口前需加装烧结金属过滤器以防止颗粒等杂质污染系统。
（4）所有面板均配备吹扫阀，可实现对面板的清洗置换。
（5）压力调节器及相关管件均需牢固的固定在压力调节面板上，面板应设计得紧凑而合理，以尽量减少系统中的死体积。
（6）压力调节面板应采用全不锈钢材料制成，并且牢固的固定在可靠的位置上，确保其安全性。
（7）气瓶间内存放的气瓶采用带防倒链的气瓶支架固定，气瓶支架坚固耐用、美观大方。气瓶支架采用铝合金制作而成。
（8）气瓶间内的气体钢瓶与压力调节器之间采用SS316L高压金属软管连接无渗透。高压软管为柔性软管，以保证连接的方便性。并自导防护钢缆，预防极端情况下，钢瓶阀损坏等现象带来的高压“抽鞭”事故。压力调节器与管道的连接方式为双环卡套。
（9）高压软管上的钢瓶接头必须与钢瓶角阀的规格相匹配，以确保连接的可靠性。
（10）排空气路应分类收集、固定牢固并排放至室外安全地点。
终端布局

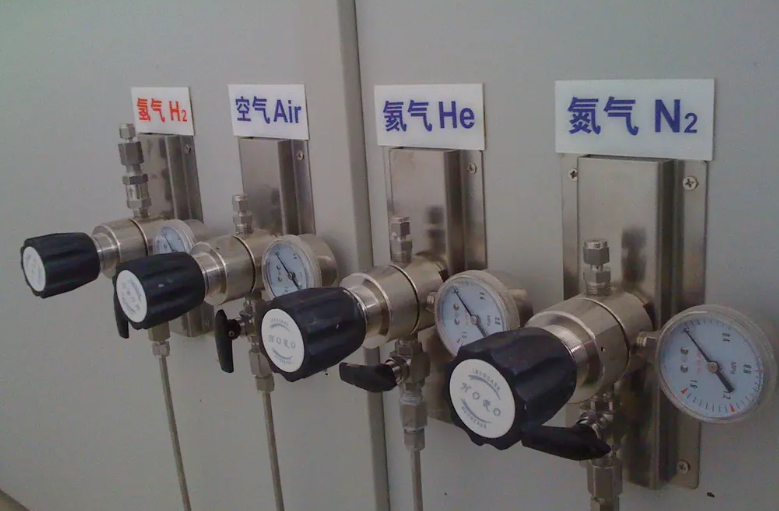

(1)系统设置为二次减压系统，终端采用壁挂式设计。上设有压力调节器、输出压力指示计、紧急切断阀，同一气路的呈上下对应排布，方便操作。面板为不锈钢产品，该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制，省去了每日往返于气瓶间和实验间的奔波，提高了办事效率。
(2)控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。气体出口接头还应方便安装。
气体管道设计规范
（1）氢气、氧气和煤气管道以及引入实验室的各种气体管道支管宜明敷。当管道井、管道技术层内敷设有氢气、氧气和煤气管道时，应有换气1~3次%2Fh的通风措施。
（2）按标准单元组合设计的通用实验室，各种气体管道也应按标准单元组合设计。
（3）穿过实验室墙体或楼板的气体管道应敷设在预埋套管内，套管内的管段不应有焊缝。管道与套管之间采用非燃烧材料严密封堵。
（4）氢气、氧气管道的末端和最高点宜设放空管。放空管应高出层顶2m以上，并应设在防雷保护区内。氢气管道上还应设取样点和吹扫口。放空管、取样口和吹扫口的位置应能满足管道内气体吹扫置换的要求。
（5）氢气、氧气管道应有导除静电的接地装置。有接地要求的气体管道其接地和跨接措施应按国家现行有关规定执行。
（6）管道敷设要求
1）输送干燥气体的管道宜水平安装，输送潮湿气体的管道应有不小于0.3%25的坡度，坡向冷凝液体收集器。
2）氧气管道与其他气体管道可同架敷设，其间距不得小于0.25m，氧气管道应处于除氧气管道外的其他气体管道之上。
3）氢气管道与其可燃气体管道平行敷设时，其间距不应小于0.50m；交叉敷设时，其间距不应小于0.25m。分层敷设时，氢气管道应位于上方。室内氢气管道不应敷设在地沟内或直接埋地。不得穿过不适用氢气的房间。
4）气体管道不得和电缆、到店线路同架敷设。
（7）气体管道宜采用无缝钢管。气体纯度大于或等于99.99%的气体管道宜采用不锈钢管、铜管或无缝钢管。
（8）管道与设备的连接段宜采用金属管道，如为非金属软管，宜采用聚四氟乙烯管、聚氯乙烯管，不得采用乳胶管。
（9）阀门和附件的材质：对氢气和煤气管道不得采用铜质材料，其他气体管道可采用铜、碳钢和可锻铸铁等材料。氢气和氧气管道所用的附件和仪表必须是该介质的专用产品，不得代用。
（10）阀门和氧气接触部分应采用非燃烧材料。其密闭圈应采用有色金属、不锈钢及聚四氟乙烯等材料。填料应采用经除油处理的石墨石棉或聚四氟乙烯。
（11）气体管道中的法兰垫片其材质应以管内输送的介质确定。
（12）气体管道的连接应采用焊接或法兰连接等形式，氢气管道不得用螺纹连接，高纯气体管道应采用承插焊接。
（13）气体管道与设备、阀门及其他附件的连接应采用法兰或螺纹连接，螺纹接头的丝扣填料应采用聚四氟乙烯薄膜或一氧化铅、甘油调和填料。
（14）气体管道设计的安全技术应符合每台（组）用氢设备的支管和氢气防空管上应设置阻火器的规定。
（15）各种气体管道应设置明显标志。
